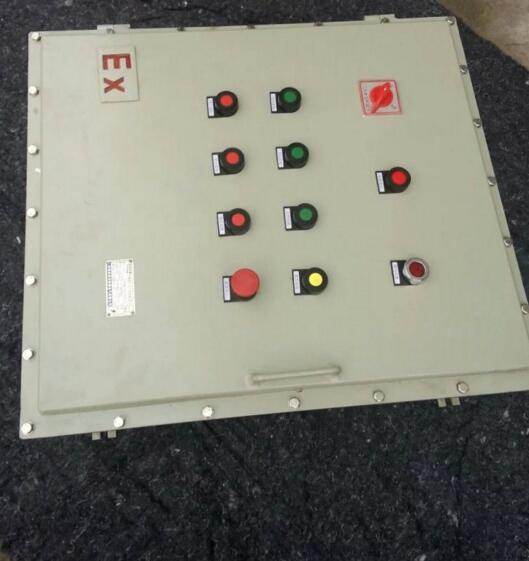

。主腔采用隔爆型結構,接線腔增安型結構。內可選配裝斷路器,交流接觸器,熱繼電器,變壓器,熔斷器,Ex防爆控制按鈕,信號燈,轉換開關等。配電箱采用模塊化設計,各種回路可以自由組合,電器元件選型可由用戶而定,其結構緊湊,外形美觀。進出線采用鋼管或電纜布線均可,進出線口方向可由用戶要求而定。

B,非標配電箱：外殼采用鋼板焊接成型,表面噴塑。分主腔和接線腔,均采用隔爆型結構,內可選裝高分斷斷路器,交流接觸器,熱繼電器,控制按鈕,信號燈等元件,通過操作殼蓋上的手柄實現分合,動作性能可靠,并設有指示燈

。進出線采用鋼管或電纜布線均可,進出線口方向及內部元件可由用戶要求而定。

3, 主要技術參數

型 號	額定電壓（V）	主回路額定電流（A）	支 路 數	支路額定電流（A）	防爆標志
BXMD□-4 BXMD□-8 BXMD□-12 BXMD□-4K BXMD□-8K BXMD□-12K	220 380	10-1000	4 8 12 4 8 12	3-630	ExdeIIBT4 ExdeIICT4 ExdIIBT4

4,拼裝方式可根據用戶要求而定,按用戶提供的線路圖進行設計

。

5,安裝與使用

5．1安裝使用產品前應檢查銘牌上的技術數據與使用情況是否相符

；

5．2安裝及維修前必須切斷前級電源；

5．3進,出線電纜穿過橡膠密封圈,須用墊圈及壓緊螺母壓緊,保證密封及電纜不得松動

；

5．4密封圈在使用過程中出現腐蝕,脆裂,變形,發粘或硬度變化超過出廠時的20%應及時向廠家進行選購并更換,以確保防爆性能可靠

；

5．5維護拆卸時注意隔爆面不得磕碰,劃傷,腐蝕,并定期涂204-1防銹油；

5．6配電箱在使用過程中要定期檢查,以保證其良好運行

；

5．7非專業人員嚴禁開蓋維修,檢查

。

6,訂貨需知

訂貨時應指出產品的完整型號,名稱,規格及訂貨數量。例如：BXMD51-12K,防爆照明(動力)配電箱,總開關電流100A,分開關10A,20臺
