，防爆自動開關、防爆刀開關以及熔斷器在一些控制場合也常用作控制動力或照明配電系統的線路分合之用，只是變成一個單件而已。因此這些產品也劃歸到這類產品中來。

    防爆箱

、防爆配電箱、防爆控制箱外殼的設計



便攜式、本質安全型儀器儀表的外殼有時采用塑料外殼

，有時采用金屬外殼。當選用塑料外殼時，為保證塑料外殼正常工作時不積聚危險靜電，其表面電阻不得超過 1×109Ω。 塑料外殼應經過抗沖擊試驗和熱穩定試驗。

正常運行產生火花

、電弧或危險溫度的電氣設備、功率大于250W或電流大于5 A的Ⅰ類電氣設備，均須采用接線盒與設備主體進行電氣連接接線盒就是專供電纜或?qū)Ь€與電氣設備進行連接的部件。Ⅰ類隔爆型電氣設備廣泛使用的是隔爆型接線。盒接線盒內壁應涂耐弧漆，接線盒及主體腔上的隔爆接合面應做防銹處理，如涂防銹油等。

另外，對于防爆電器

，要在其外殼的明顯處有永久性的 Ex 防爆總標志及 MA 安全標志。



針對某些地方煤礦井下存在的電機違章操作現象

，我們研制了QF40 型小型防爆起動器，其額定電壓380V，額定電流40A。外殼設計分為主體腔與接線腔。外殼為 3 mm 厚鋼板。隔爆接合面的尺寸及加工精度符合GB3836.2 規定。外殼外形尺寸為 437 mm×308 mm，外殼防護等級為 IP54。在外殼的正前方設有銘牌，銘牌右上角設有 Ex 標志，防爆標志 dⅠ（150℃）， 此外，銘牌上還標有名稱、型號、額定電壓、額定電流、防爆合格證編號、安全標志、出廠編號、制造日期等。

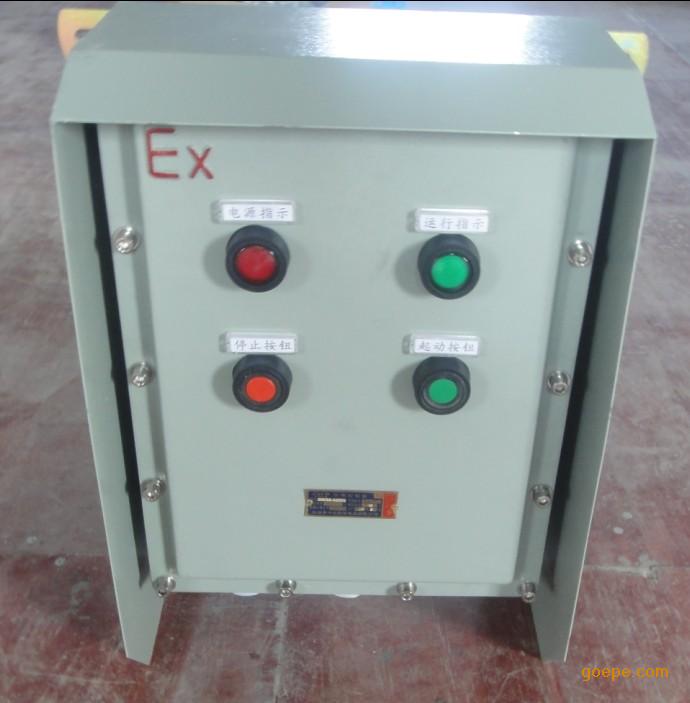

防爆箱、防爆配電箱

、防爆控制箱電路的設計



首先

，電路的設計要完成電器的電氣功能，保證電氣原理的正確性。其次，防爆電器的電氣間隙、爬電距離、絕緣參數必須符合GB3836的規定要求。例如，研制 QF40 型防爆起動器時，將接線柱的爬電距離設計為不小于16 mm，電氣間隙不小于10 mm。隔爆腔內電器元件及裝配布置爬電距離不小于16 mm，電氣間隙不小于10 mm。隔爆接線腔內設有內接地螺栓。外殼設有外接地螺栓。

研制的本質安全型鋼弦頻率計在正常工作和故障狀態下的大工作電流和電壓均不大于所設計的大允許電流：它的爬電距離為3 mm

，絕緣涂層下的爬電距離為1mm，電氣間隙為3 mm。

防爆箱

、防爆配電箱、防爆控制箱電源的設計



本質安全型便攜式電氣設備常用的獨立電源是干電池和蓄電池。干電池和蓄電池電源都屬于電阻性電路

，可按電阻性電路小點燃電流曲線確定電源安全參數。按電池高電壓查出相應小點燃電流，再除以安全系數值（為2）
