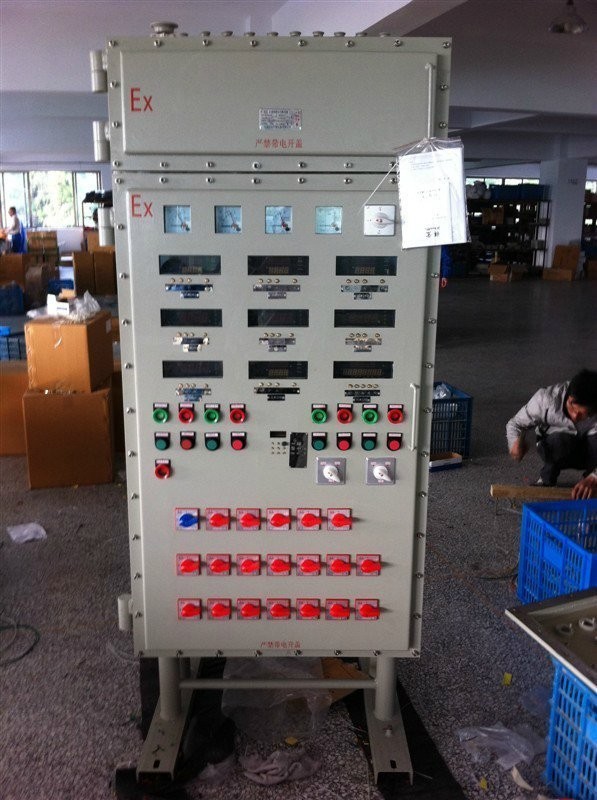

非標防爆配電箱定做
非標防爆配電箱定做
,非標防爆配電箱定做廠家
非標防爆配電箱定做須知
用戶在訂貨時
并注明進出線方向,進出線規格及對應的數量
。動力配電箱開關布局及安裝尺寸部分可參照后面的外形及安裝舉例動力照明混裝時
,配電箱的布局,外形,安裝均和動力配電箱相同。非標防爆配電箱定做產品特點:
總開關配置: C65或CM1
支路開關配置:C65系列開關以及各種帶漏電保護功能
。CM1等塑料外殼式斷路器
母線腔配置:內部設有母線和防爆指示燈
。接線腔配置:接線腔設置的接線端子為TC系列或UK系列
。引入口配置:引入裝置規格為G1/2″-G3″,
并可根據要求進行特制
。非標防爆配電箱定做技術參數
執行標準:GB3836.1
、GB3836.2、GB3836.3、GB12476.1、IEC60079防爆標志:ExedIIBT6、ExedIICT6
、DIPA20Ta,T6額定電壓:AC220V/380V
主回路額定電流:60A~250A
支路數:4、6
支路額定電流:1A
防護等級:IP54(IIB)
一般情況下,用戶必須提供配電電氣系統圖
結構與特點
本配電柜是按照GB3836.1-2000《爆炸性氣體環境用電氣設備 第一部分:通用要求》
A
、外殼采用鑄鋁合金壓鑄成型,表面噴塑。主腔采用隔爆型結構,接線腔增安型結構。內可選配裝斷路器、交流接觸器、熱繼電器
、變壓器、熔斷器、Ex防爆控制按鈕、信號燈、轉換開關等。配電柜內的配電箱采用模塊化設計,各種回路可以自由組合,電器元件選型可由用戶而定,其結構緊湊、外形美觀。進出線采用鋼管或電纜布線均可,進出線口方向可由用戶要求而定。B
、非標配電柜:配電柜內的防爆配電箱外殼采用鋼板焊接成型,表面噴塑。分主腔和接線腔
,均采用隔爆型結構,內可選裝高分?jǐn)鄶嗦菲?div id="4qifd00" class="flower right">4
按用戶提供的線路圖進行設計
。
5
、安裝與使用5.1安裝使用產品前應檢查銘牌上的技術數據與使用情況是否相符
;5.2安裝及維修前必須切斷前級電源
;5.3進、出線電纜穿過橡膠密封圈
,須用墊圈及壓緊螺母壓緊,保證密封及電纜不得松動;5.4密封圈在使用過程中出現腐蝕、脆裂
、變形、發粘或硬度變化超過出廠時的20%應及時向廠家進行選購并更換,以確保防爆性能可靠
;5.5維護拆卸時注意隔爆面不得磕碰
、劃傷、腐蝕,并定期涂204-1防銹油;5.6配電箱在使用過程中要定期檢查,以保證其良好運行
;5.7非專業人員嚴禁開蓋維修
、檢查。6
、訂貨需知訂貨時應指出產品的完整型號
、名稱、規格及訂貨數量。例如:BSG51-12K,防爆配電柜,總開關電流100A,分開關10A,30臺- 相關產品
