、IP65（配防雨罩）

8.防腐等級：WF1

9.入口規格：G1/2～G3"

10.適用電纜外徑：Φ6～Φ55mm

11.進線口方向：下進下出

、下進上出、上進上出或上進下出

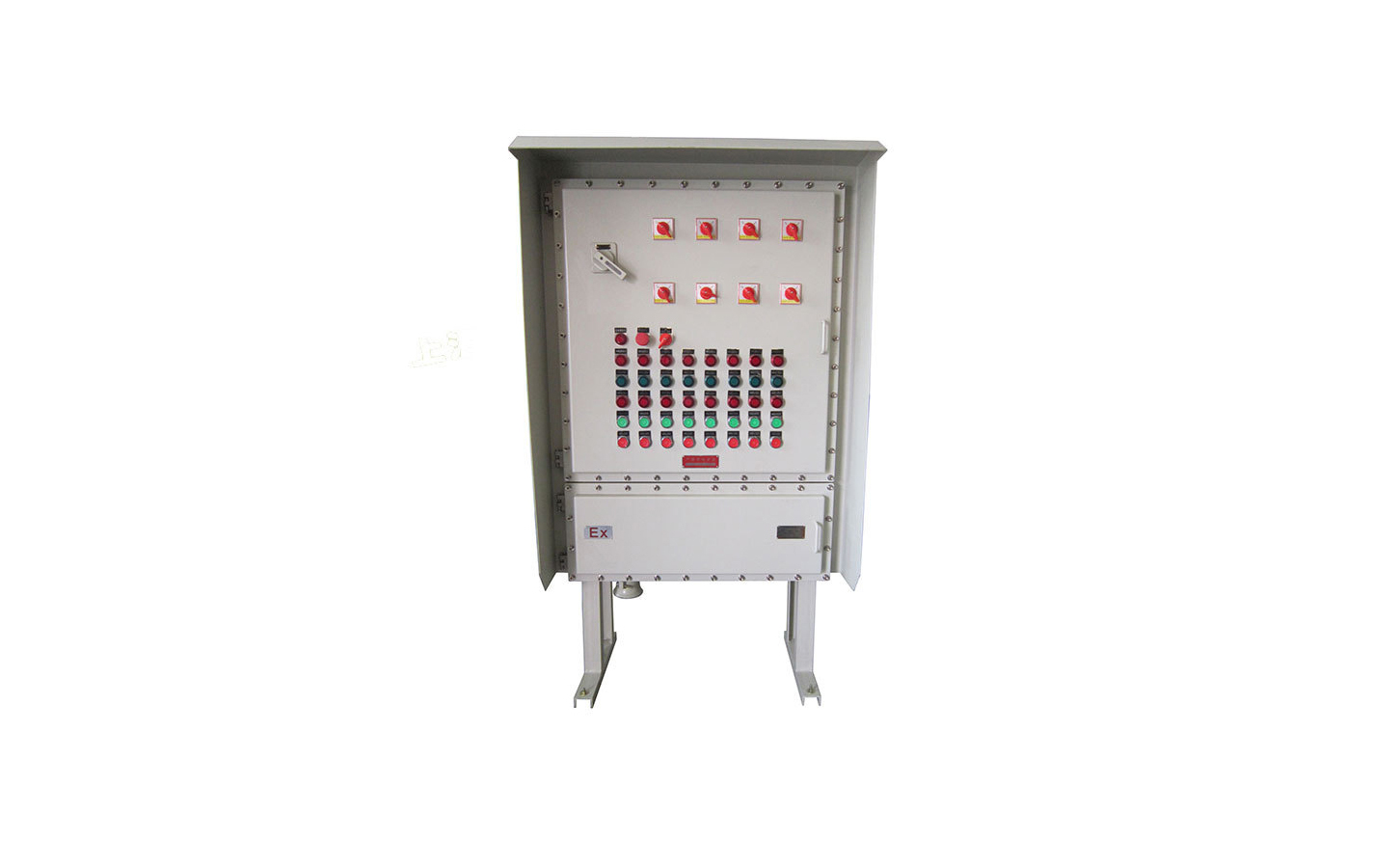

戶外防爆動力配電箱訂貨須知

用戶在訂貨時

，須注明配電箱的回路數，各回路相應的是電流以及斷路器的級數，若須帶漏電功能，則還需注明，若需帶總開關則請注明總開關的電流及級數，并注明進出線方向，進出線規格及對應的數量。照明配電箱開關布局及安裝尺寸部分可參照后面的外形及安裝舉例動力照明混合時，按動力配電箱造型。



一般情況下，用戶必須提供配電電氣系統圖

。

——E：用途和適用范圍



戶外防爆動力配電箱是按GB3836.1～2設計和制造

，配電箱主要用于1區或2區中含有爆炸性混合物為Ⅱ類B級T4組及以下爆炸危險場所，作為交流50Hz，額定電壓至380V，分支回路額定電壓220V或380V，分支回路額定電流至60A的電路中，作不頻繁接通與分斷之用，且具有過載和短路保護。

——F：產品型號和意義及基本參數

2．1 產品型號和意義

   BXM 5 - □□□□□

                            WF：戶外防中腐蝕（不要求不注）

                            出線口方向 D：上出線

                                       X：下出線

                            進線口方向 D：上進線

                                       X：下進線

                             K:主回路帶總開關（不帶不注）

                             支路數

                             設計序號

                             防爆照明配電箱

2．2 基本參數

防爆箱,BXM51防爆照明配電箱基本參數見下表

型號 額定電壓（V） 支路額定電流A 饋電開關電流

A 回路數

主回路 支路

BXM51 380 220 5;10;15;20;3240;50;60 10;15;20;25;3240;50;60;80;100140;200;250 2;4;6;8;10;

12

380

配電箱的防爆標志為dⅡBT4;



2．4配電箱進線配用電纜大外徑為26mm

；

2．5配電箱出線配用電纜大外徑為15mm

；

——G：配電箱在下列情況下能夠可靠工作

3．1 周圍空氣溫度上限值不超過+40℃，下限值不低于-20℃

，且24小時內的平均值不超過+35℃；

3．2 安裝地點的海拔不超過2000m；

3．3 在無顯著搖動

、振動和沖擊的地方；

3．4 安裝地點濕月平均大相對濕度不超過95%，同時該月的月平均溫度不低于+25℃

；

3．5 污染等級為3級

；

3．6 安裝類別為Ⅱ、Ⅲ類
